Formål:
Lag et høydekart (heightmap) av havbunnen basert på WFS dybdepunkter fra Geonorge.
Brukes i f.eks. 3D-verktøy som Blender, Unreal Engine eller Unity.

VIKTIG: Les grunnarbeidet – Steg 1 i denne artikkelen! WFS Dybdekurver: Hvordan lage batymetrisk havbunns høydekart i QGIS

Kort sagt:

• → konvertere dybde til høyde (negativ verdi)
• → interpolere til raster
• → eksportere som heightmap
• → bruke i 3D

---

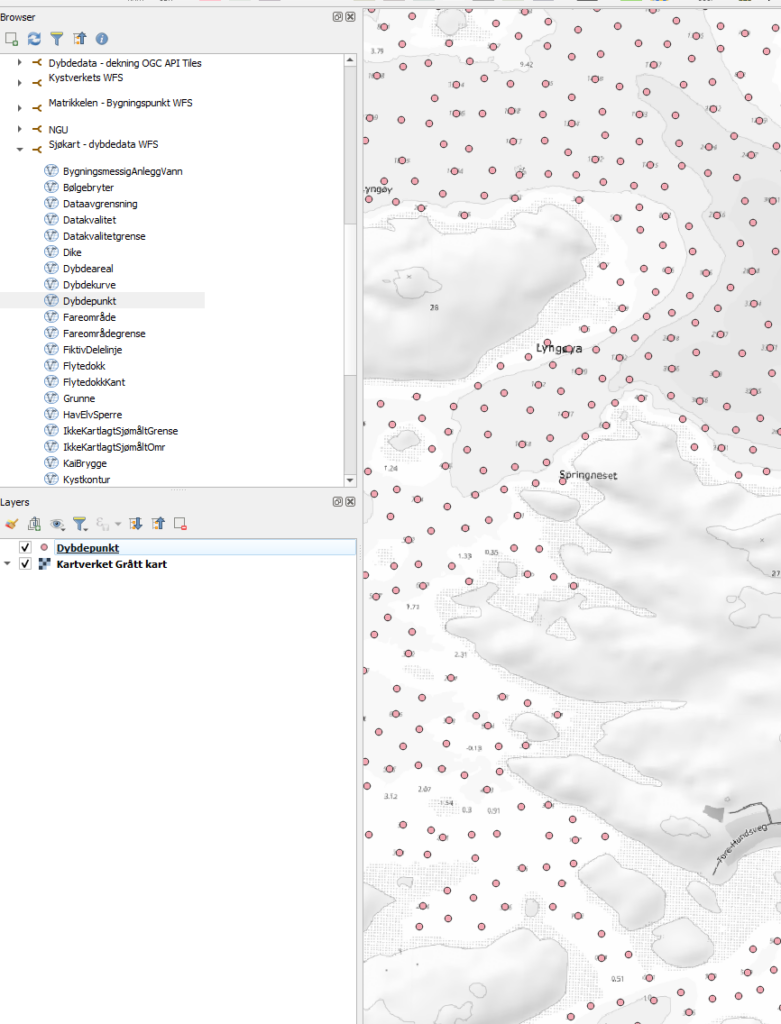

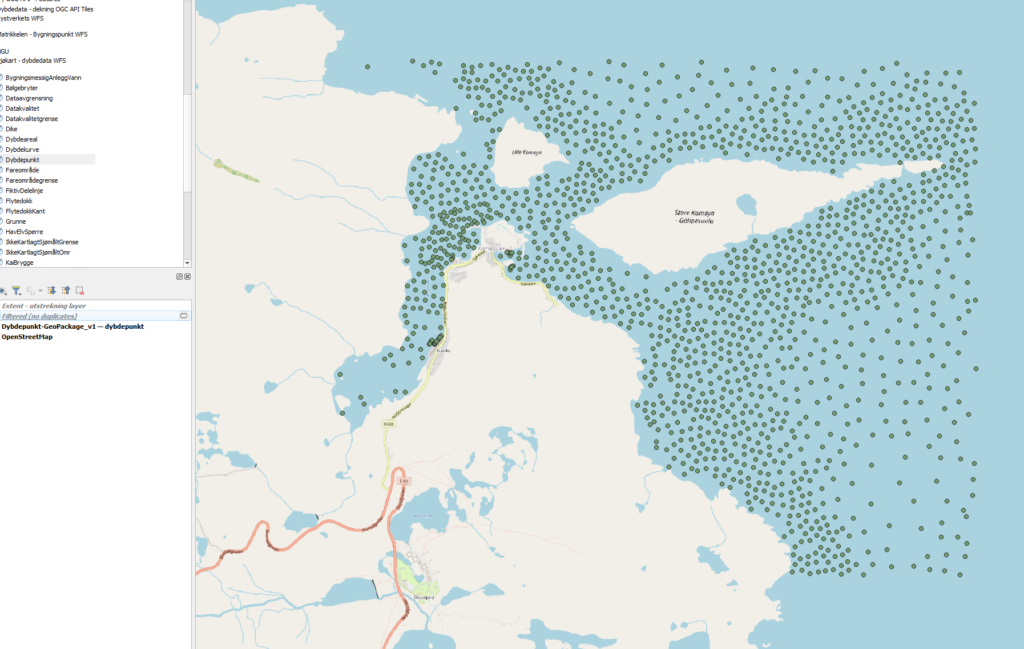

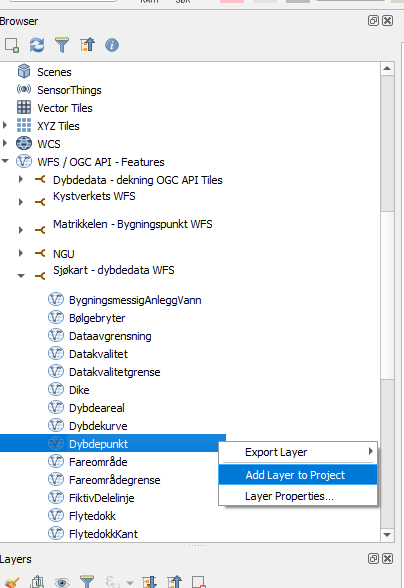

STEG 1 — Legg til dybdepunkter

1. Opprett WFS-tilkobling i QGIS
2. Legg til laget: Dybdepunkt

STEG 2 – Klargjør data

Eksporter punktdata for raskere og mer stabil prosess.

Slik gjør du:

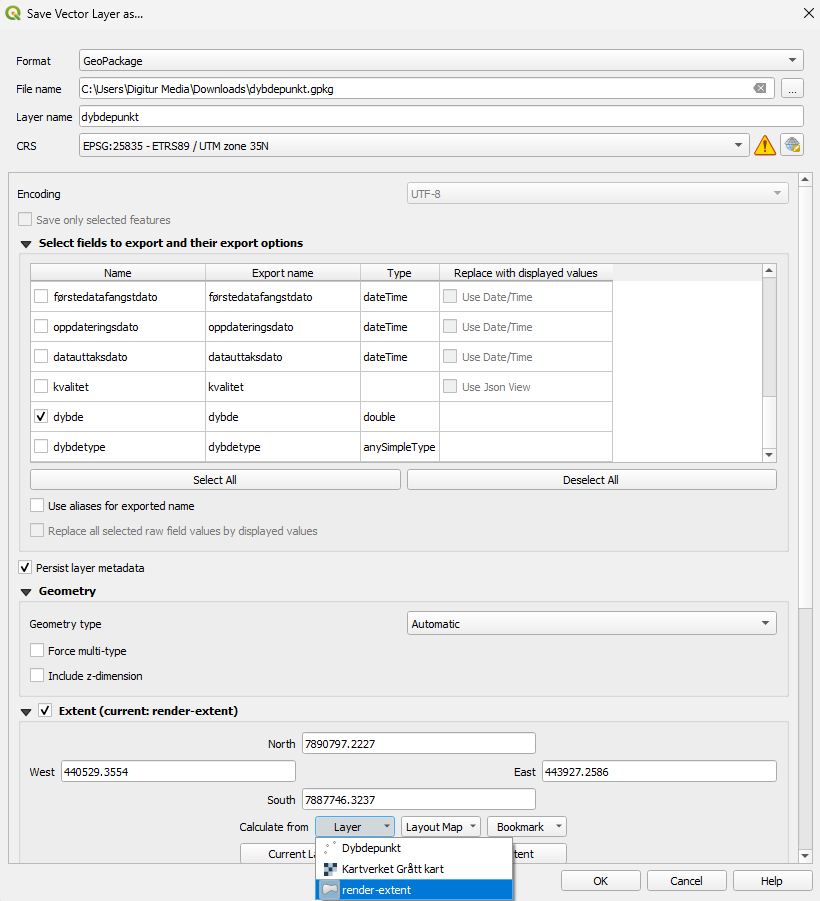

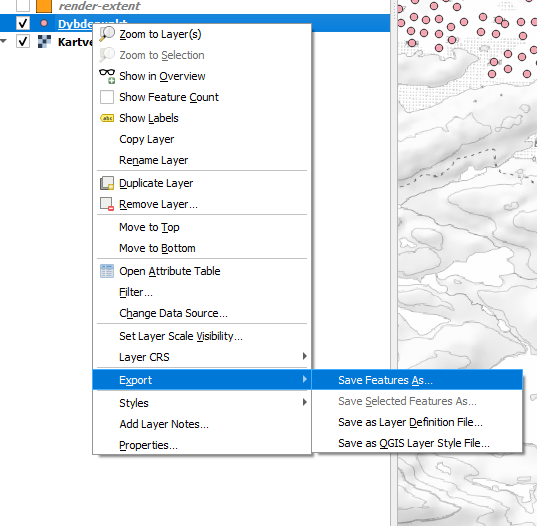

• Høyreklikk lag → Export → Save Features As…

Innstillinger:

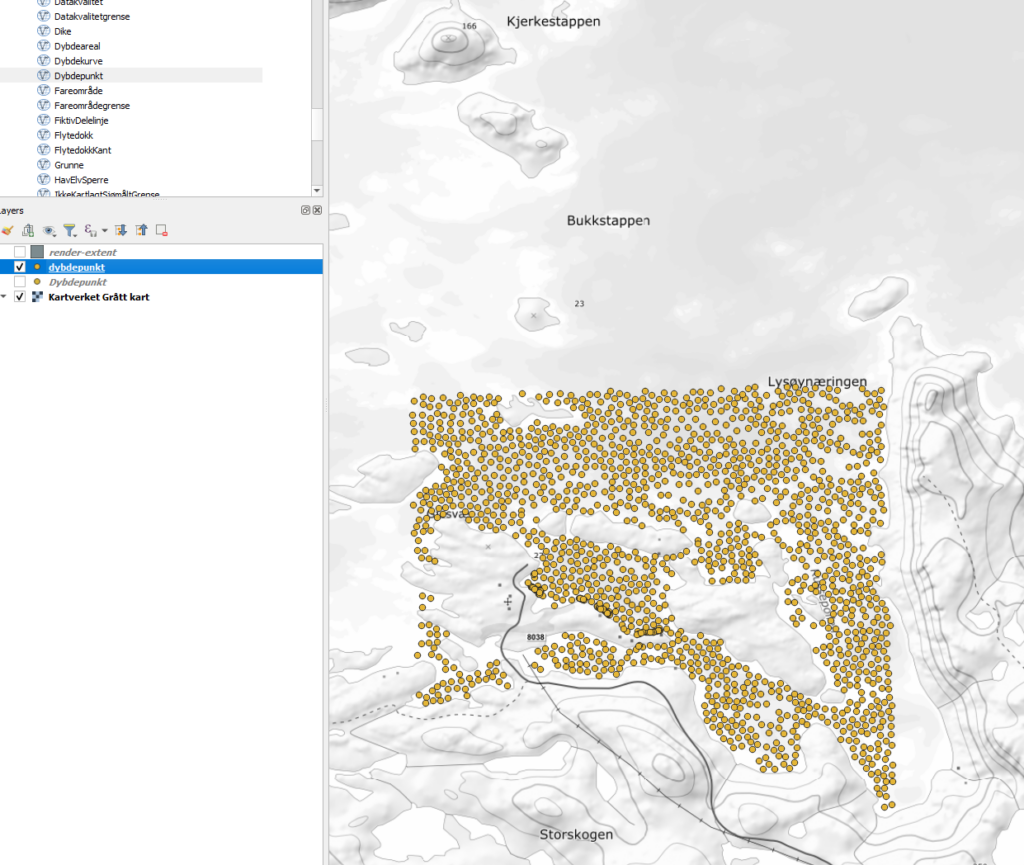

• Extent: Calculate from Layer (arbeidsområdet)
• Format: GeoPackage
• CRS: EPSG:25835 (eller riktig UTM-sone)
• Filnavn: dybdepunkt.gpkg
• Velg kun felt: dybde

Resultat:
Et mindre og mer effektivt datasett.

STEG 3 — Konverter dybde til høyde

Kartverket lagrer dybde som positiv verdi nedover.
Du må konvertere til negativ høydeverdi.

Slik gjør du:

1. Åpne Attribute Table

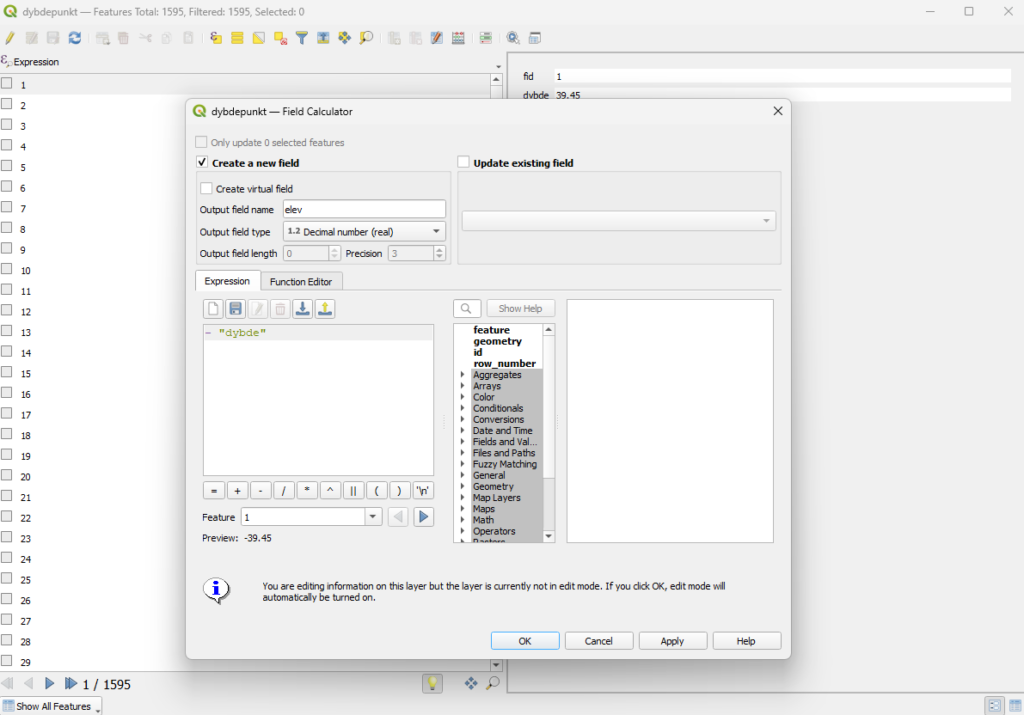

2. Start Field Calculator
3. Opprett nytt felt:
   • Type: Decimal
   • Navn: elev

Formel:

- "dybde"

Resultat:
10 m dybde → -10 m høyde

STEG 4 — Interpoler til raster (TIN)

Dette er kjernen i prosessen.

Verktøy:

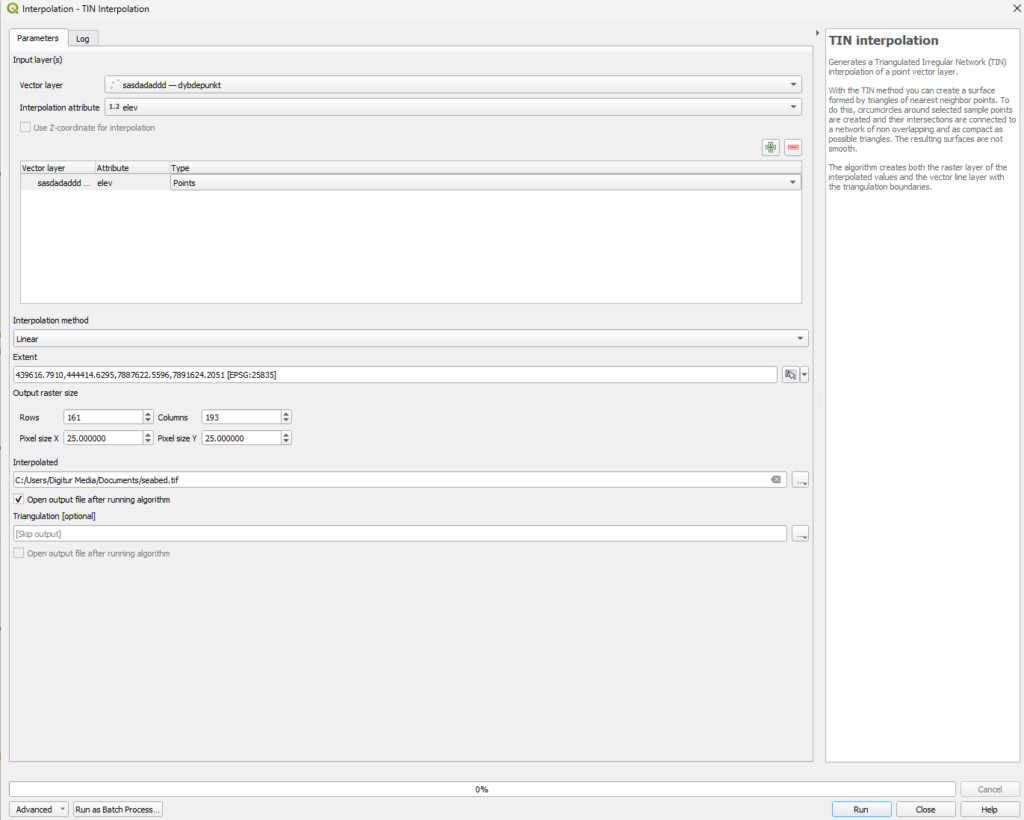

TIN Interpolation

Viktige innstillinger:

• Layer: dybdepunkt
• Attribute: elev
• Type: Points
• Metode: Linear
• Oppløsning: f.eks. 25 px
• Output: GeoTIFF (seabed.tif)

Klikk Run

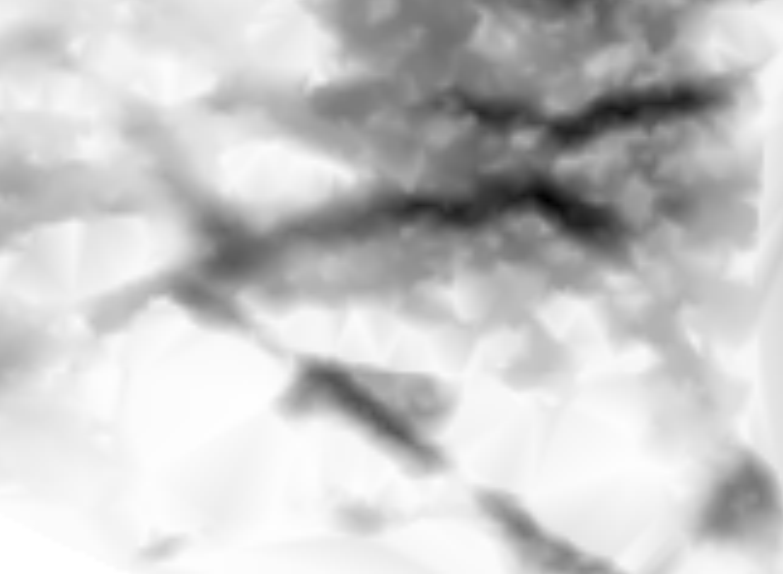

STEG 5 — Forbedre resultatet

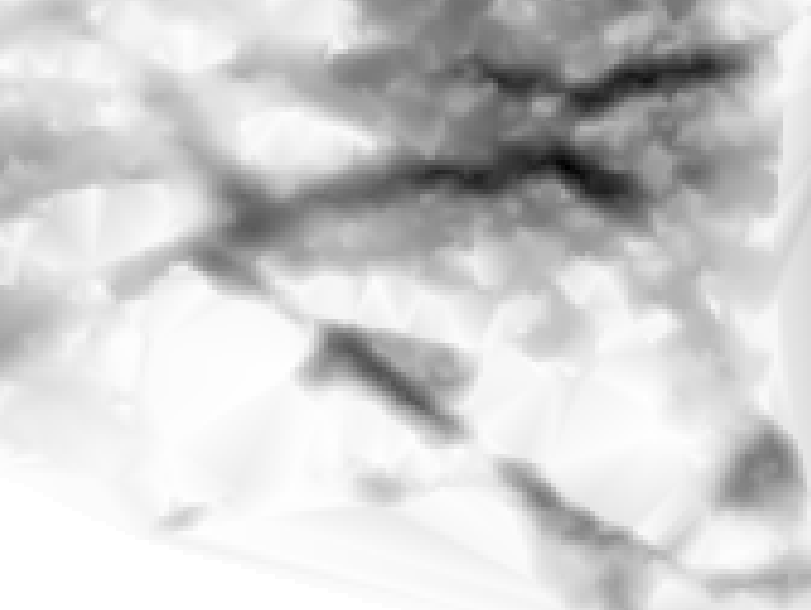

Interpolasjon kan gi et blokkete resultat (spesielt ved grove datasett).

Løsning:

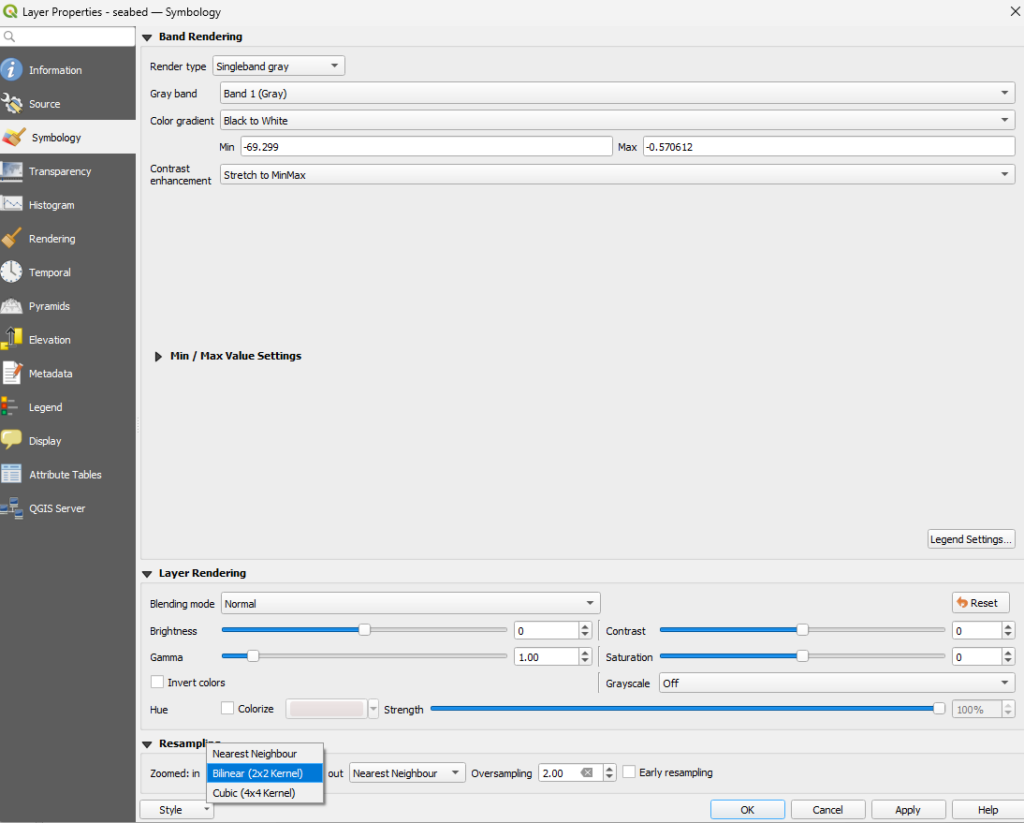

• Høyreklikk raster → Properties → Symbology
• Endre resampling til:
  • Bilinear (2×2) eller Cubic

Resultat:
Glattere og mer realistisk overflate

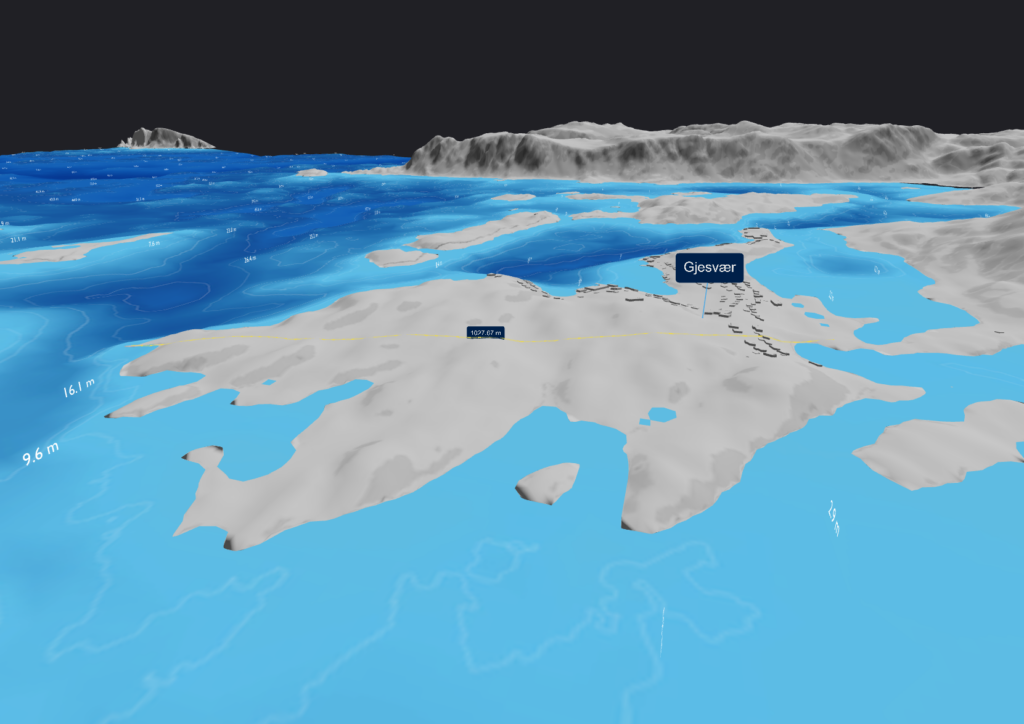

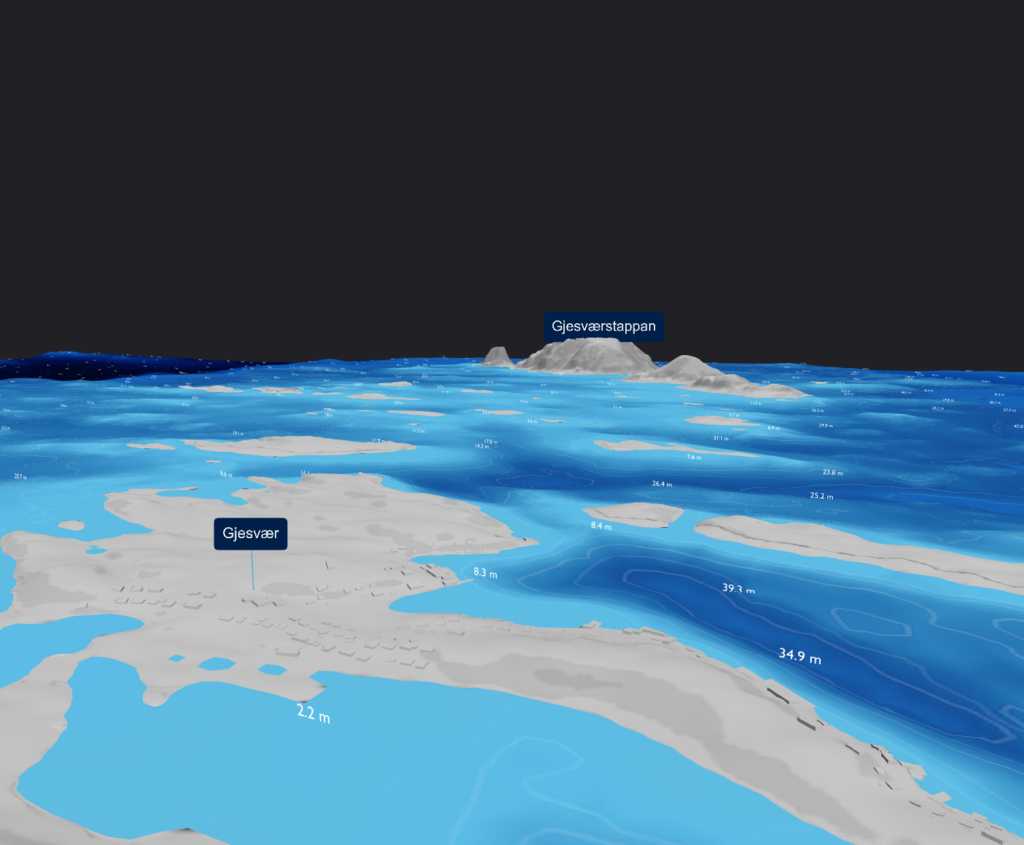

Resultat og bruk

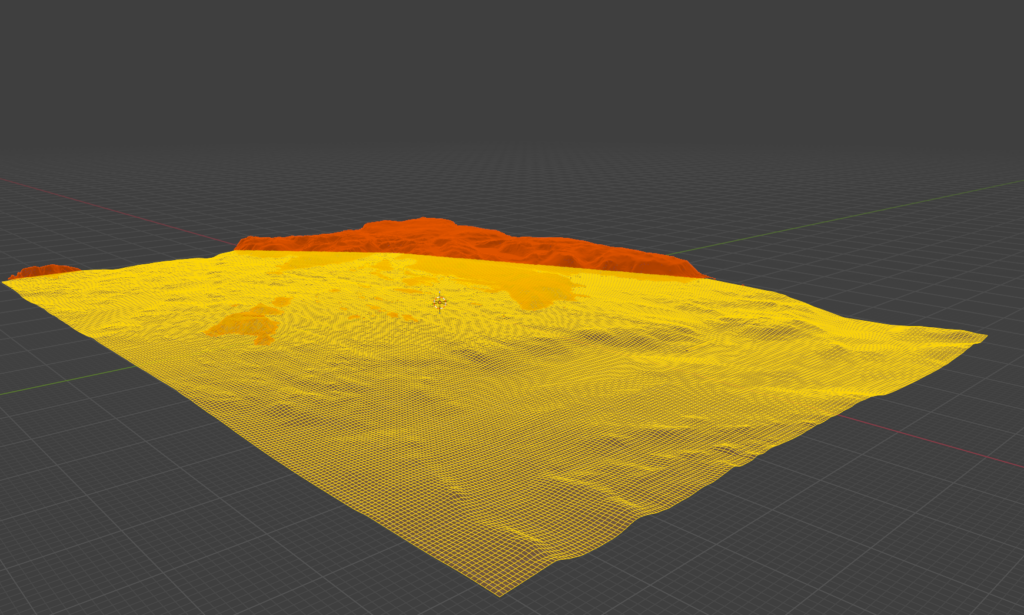

Heightmap kan brukes i 3D-løsninger.

Eksempel workflow:

• Generer høydekart i QGIS
• Importer i 3D-verktøy
• Bruk teksturer (f.eks. KTX2)

Eksempel konvertering:

toktx --t2 --encode uastc --resize 4096x4096 --genmipmap nyttnavn.ktx2 navn-til-teksture.png

Bruksområde og nøyaktighet

Denne metoden er egnet for:

• Visualisering
• Demo og presentasjoner
• Interaktive løsninger
• Digitale tvillinger

Viktig:
Ikke bruk til presise målinger.

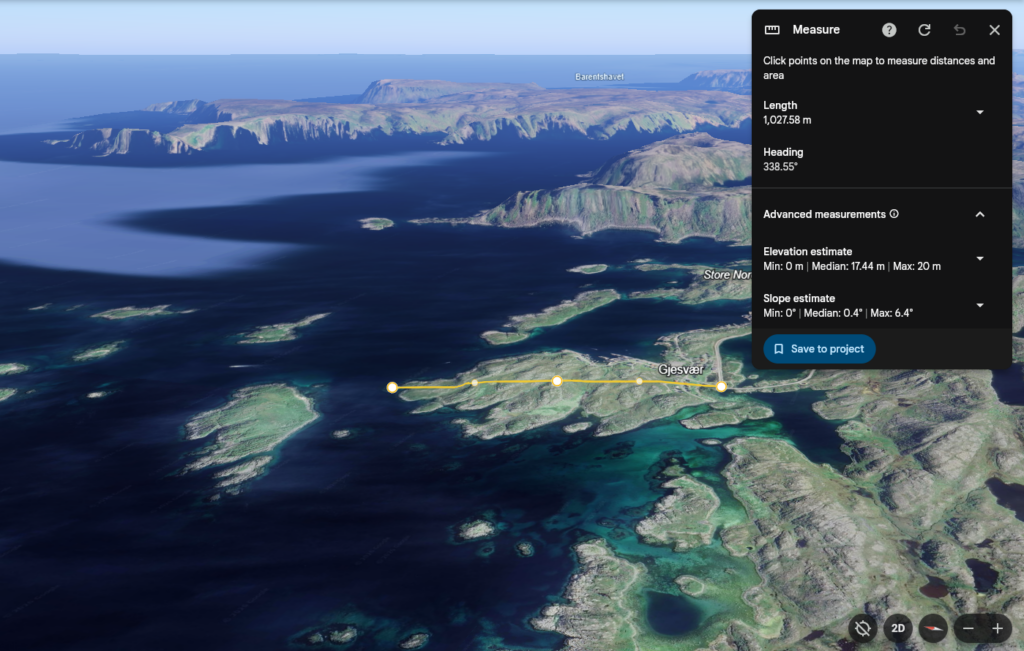

Avvik kan forekomme sammenlignet med f.eks. Google Earth.
